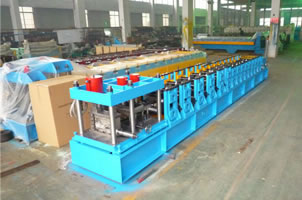

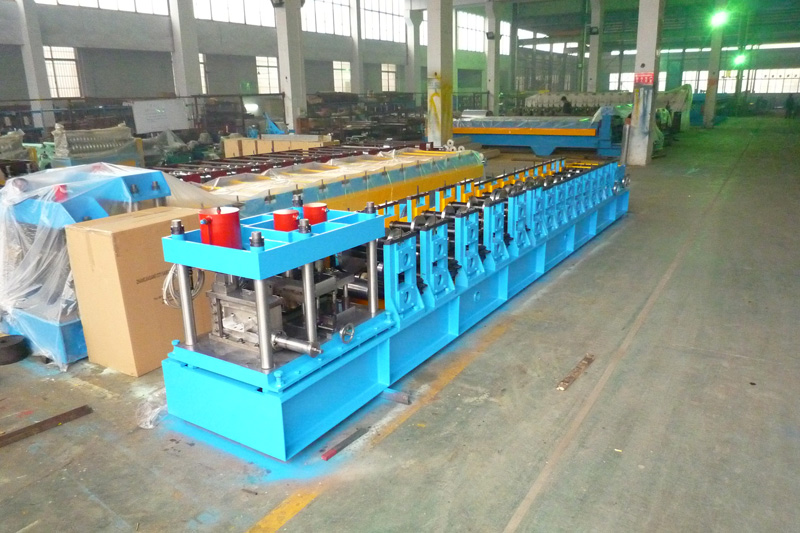

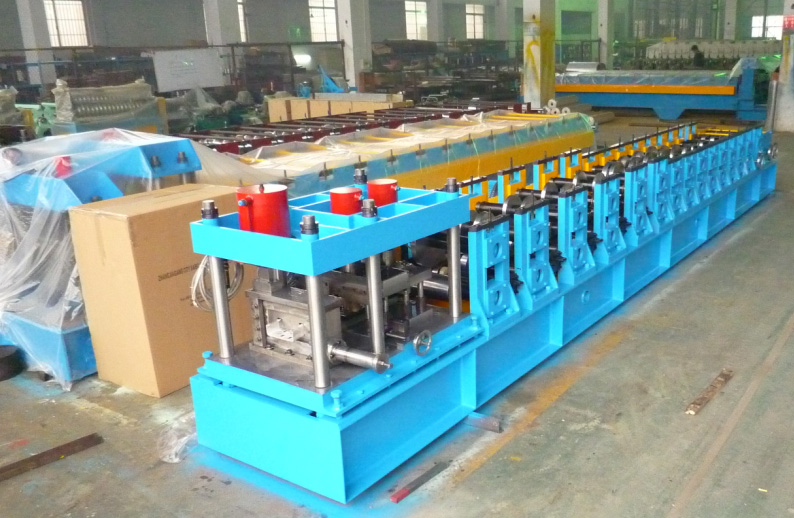

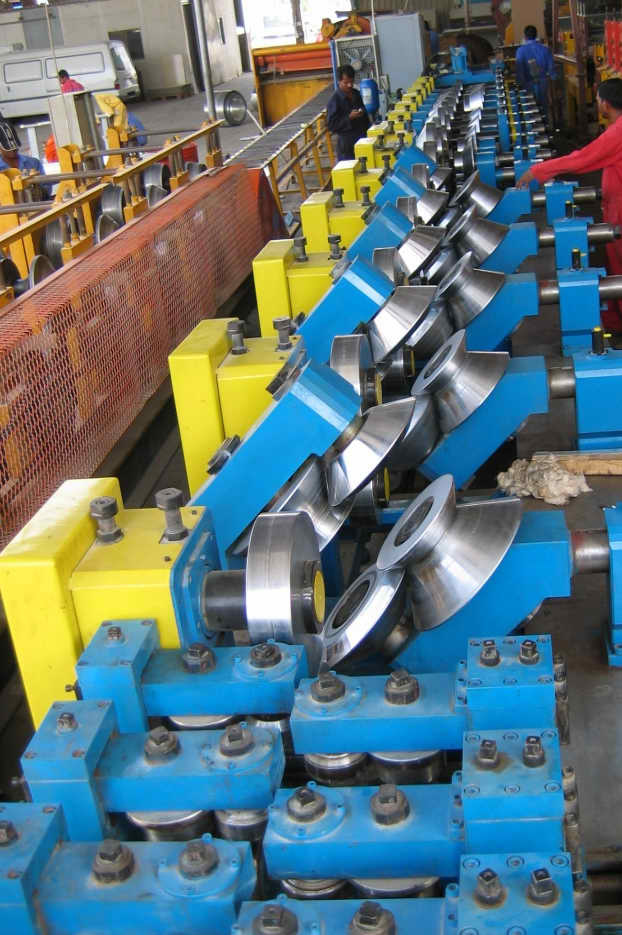

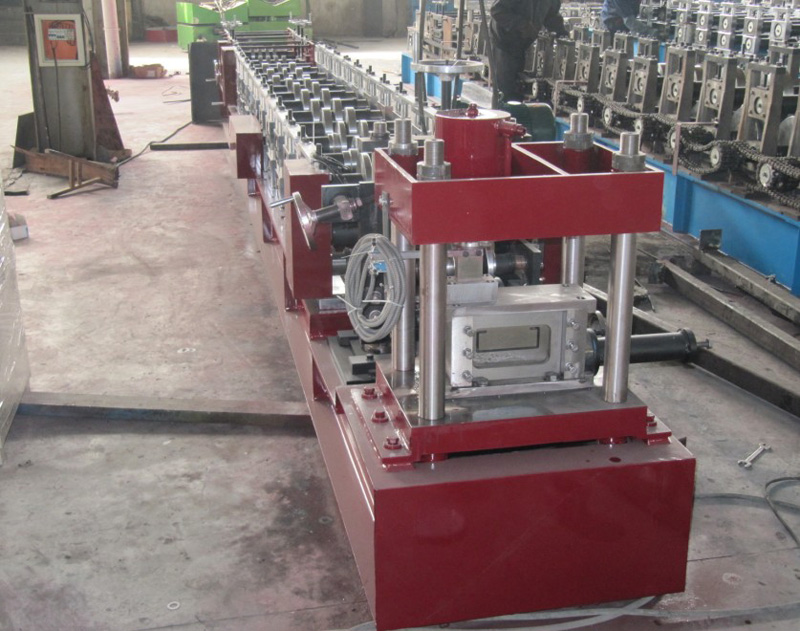

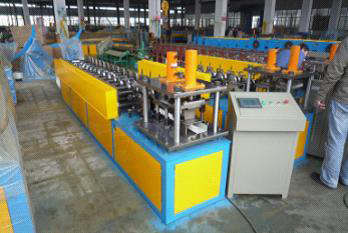

1. Profileuse de Chantignoles C, Z (Ligne de Profilage de Chantignoles C, Z)
Avantages:
Ce type de profileuse à froid C/Z est utilisé pour former des pièces tel que des chantignoles une section en forme de C ou de Z à partir de taules ou de matériel plat. Cette machine présente les avantages suivants:
1. La profileuse de chantignoles C, Z, U, L augmente la dureté de la machine en adoptant une nouvelle station.
2. La machine est plus stable grâce à la boite de transmission
3. Le système de cisaillage de la tôle en sortie assure une coupe lisse de qualité.
4. La profileuse L utilise une poinçonneuse à forte cadence.
5. L'alimentation Servo sur cette machine assure une forte cadence.
6. La totalité de la ligne de production est contrôlé automatiquement par un poste de contrôle PLC.
Principales Spécifications Techniques:
Epaisseur: 1.5-3.0mm
Vitesse: 15m/min (cisaillage et poinçonnage exclus)
Nombre de postes de cylindres: 18 postes
Puissance générale: 15KW
Puissance hydraulique: 5.5KW
Système de contrôle: PLC Panasonic
Direction : par chaine (une par boite de vitesse)
Automaticité: semi-automatique/ automatique

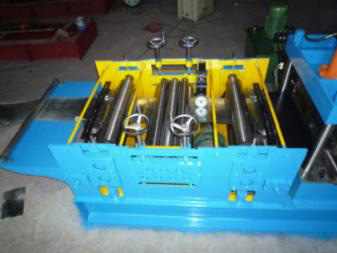

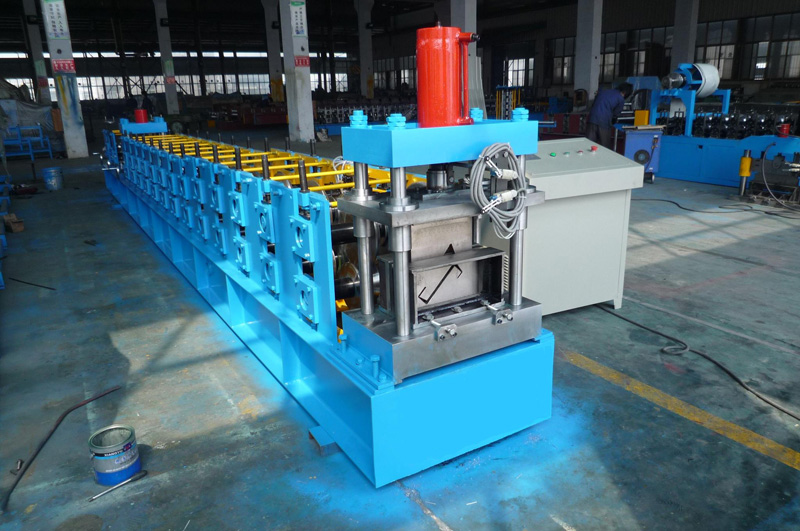

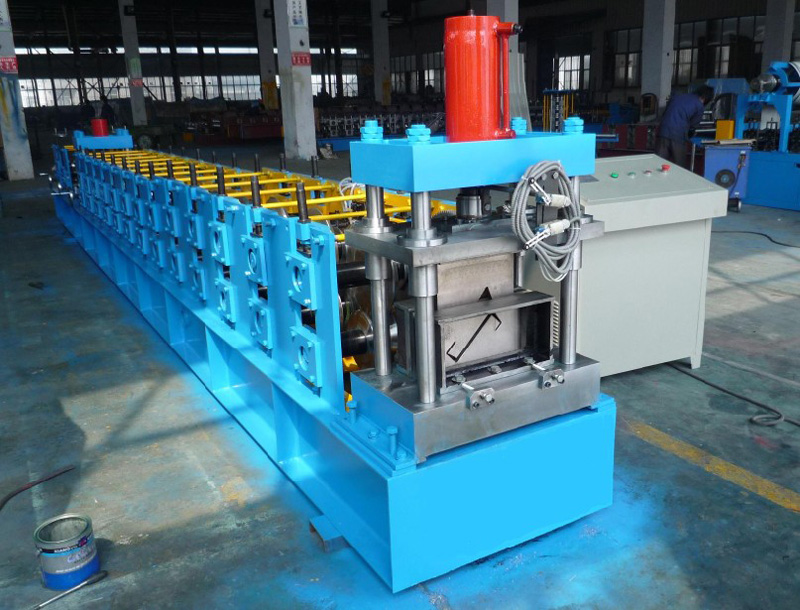

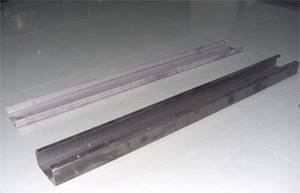

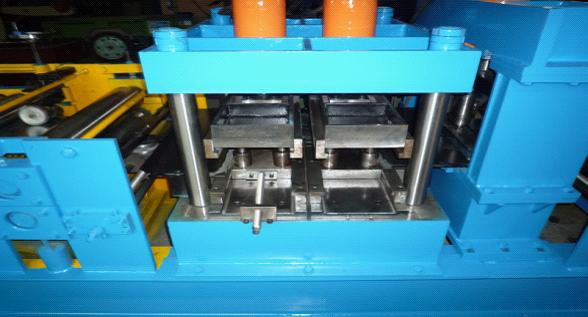

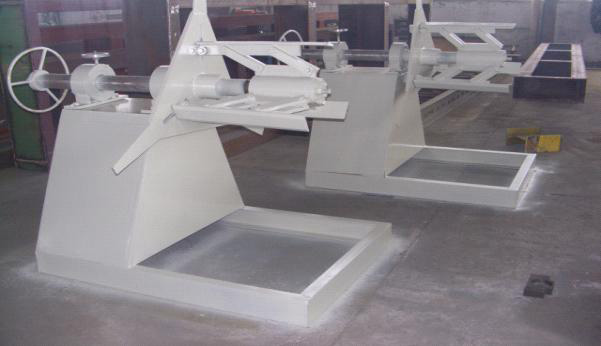

2. Profileuse C, Z interchangeable (Ligne de Profilage C, Z interchangeable)
Introduction:
Deux types de profiles C et Z peuvent être obtenus en modifiant la position des cylindres C, Z. La conversion prend uniquement une demi-heure et vous permet donc d'économiser du temps et d'augmenter la cadence de production. La distance des cylindres horizontaux peut aussi être ajustée automatiquement régler la largeur des chantignoles à réaliser avec une grande précision.
Principales Spécifications Techniques:
Epaisseur: 1.5-3.0mm
Vitesse: 15m/min (cisaillage et poinçonnage exclus)
Nombre de postes de cylindres: 18 postes (7 postes d'ajustement)
Puissance générale: 15KW
Puissance hydraulique: 5.5KW
Système de contrôle: PLC Panasonic
Direction : par chaine (une par boite de vitesse)

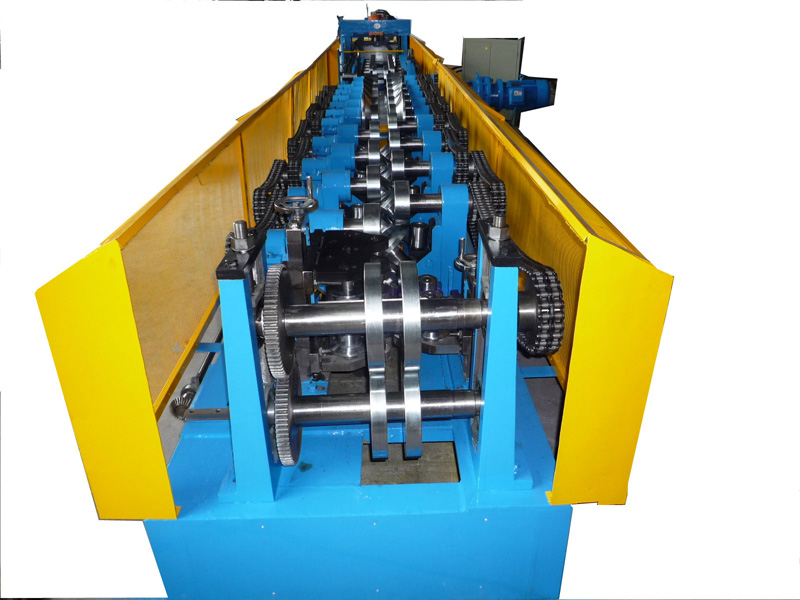

3. Profileuse U (Ligne de Profilage U)
Processus Technique:
Déroulage → Alimentation → Nivelage → Poinçonnage → Profilage → Poinçonnage → Cisaillage.
Collecte des produits:
Description | Spécifications |
Profileuse | Profile en U |
Vitesse de profilage | 12-15m/min (temps de cisaillage non inclus) |
Largeur de profilage | 3.15-4.75mm |
Système de contrôle | PLC (Panasonic) comme listé dans la note |
Postes de cylindres | 13 postes |
Poste de nivelage | 1 poste (7 cylindres) |
Poste de révision | 1 poste (3 cylindres) |
Poste de poinçonnage | 2 postes |
Bobine d'alimentation | Acier forgé chromé 45# |
Axe de la bobine et DIA | ¢95mm, acier forgé 45# |
Puissance générale | 30Kw |
Puissance Poste Hydraulique | 11kw |
Pression hydraulique | 12Mpa |
Matériel de cisaillement | Cr12Mov quenching 58-62℃ |
Postes | En Fonte |
Tolérance | 3m+-1.5mm |
Source électrique | 380V, 50HZ, triphasé en fonction de la demande du client According to customer's require |
Transmission | Chaine simple 1.5 pouce |
Bobineuse | Bobineuse manuel de 5 Tonnes |
Couleur de la machine | Jaune et bleu |
Taille de la machine | L*W*H 7m*0.8m*1.2m |
Contenance du container | 1 x40 pieds |
Modalités de paiement | 30% T / T payer 70% avant expédition |

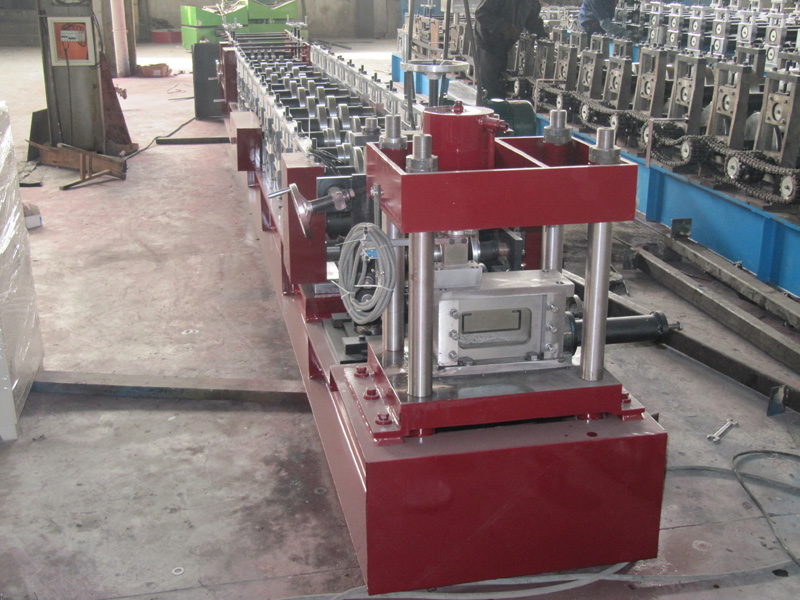

4. Profileuse L (Ligne de Profilage L)
Description:
La profileuse L permet d'assurer une grande cadence de production grâce à une poinçonneuse à forte cadence et à une alimentation servo. La totalité de la ligne de production est contrôlé automatiquement par un poste de contrôle PLC. Trois tailles peuvent être produites par cette machine : 30x30, 35x35, 40x40, il suffit de changer les poinçons.
Composition:
La profileuse est constituée des engins auxiliaires suivant:
Bobineuse manuelle 3T: 1 unité
Système de redressement et de guidage: 1 unité
Alimentation servo: 1 unité
Poinçonneuse: 1unité
Poinçons: 3 unités
Tolérance of longueur: 3m +/- 1.5mm
Poste de contrôle: 1 unité
Poste hydraulique: 1 unité
Pièce de rechange: une boite
Profileuse, corps principal: 1 unité
Détails:
(1) Largeur de la bobine: dépend du profile
(2) Vitesse de profilage: 0-15m/min (cisaillage non inclus)
(3) Poste de cylindres: 9 postes
(4) Postes de correction pour rendre le produit final droit: 3 postes
(5) Cylindres: en acier forgé Gcr1, poli et enduit de chrome HRC58-62
(6) Axe principal: acier forgé 45﹟
(7) Puissance générale: 7.5kw
(8) Epaisseur de profilage: acier galvanisé ou métal 0.8mm~1.2mm, 235Mpa
(9) Transmission: par chaine 1.2 pouce
(10) Taille de la machine: 6000x800x1200(mm) L x W x H
(11) Couleur de la machine: bleu and jaune
(12) diamètre des cylindres: Ф65mm
(13) Cisaillage:
La machine utilise une cisailleuse hydraulique
Cisaillage après profilage : Cisaille la tôle lorsque en fonction de la taille voulue
La machine s'arrête pendant la coupe
Lame de cisailleuse : CR12 traitée à chaud
Mesure de la longueur de la tôle: mesure automatique
Wuxi Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd est un fabricant et fournisseur professionnel de profileuses de chantignoles en Chine. Nous avons également d'autres produits: ligne de coupe à longueur, comprenant la ligne de coupe à longueur de bobines minces, la ligne de coupe à longueur de bobines d'épaisseur moyenne, la ligne de coupe à longueur de bobines épaisse, laminoirs à froid 2 Hi, 4 Hi etc., des machines de profilage de rambardes, de tôles de couverture, de poutrelles, etc.; ligne de fabrication de tubes soudés, tels que la ligne de fabrication de tubes soudés à haute fréquence Φ25, ligne de fabrication de tubes soudés HG32 HF etc. Nos produits de bonne qualité à un prix abordable ont été exportés vers de nombreux pays, tels que l'Allemagne, la Hollande, l'Inde, l'Indonésie, la Nouvelle-Zélande, la Syrie, les Emirats Arabes Unis, la Russie, le Koweït, l'Afrique du Sud, et le Bangladesh.
