Laminoir à Froid 4-Hi

En raison de certaines différences portant notamment sur les caractéristiques des bobines d'entrée, des bobines de sortie, de la force max de laminage et de la force max de traction, etc., le laminoir à froid 4-Hi est divisé en 8 catégories:
Spécifications détaillées comme suit:

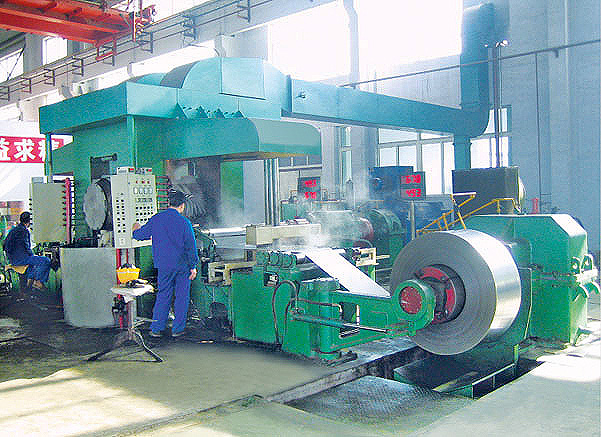

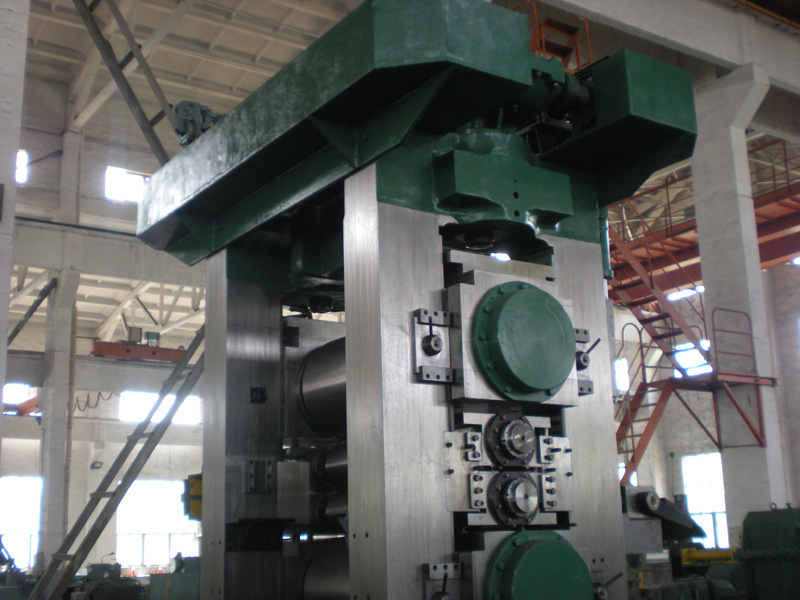

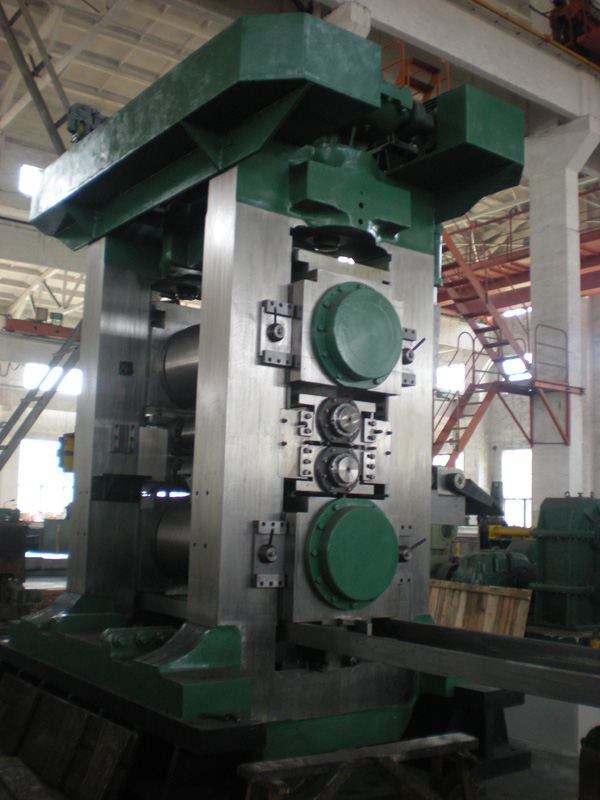

1. Laminoir à Froid à 4 Cylindres Réversibles de dimensions Φ175/Φ450×450
Entrée et Sortie:
Bobine d'entrée: 3mm max. d'épaisseur, 370 mm max. de largeur
Bobine de sortie : 0.3mm min. d'épaisseur ; 370mm mm max. de largeur

Spécification de la bobine:
(1) Diamètre interne: 508mm
(2) Diamètre externe: 1500mm
(3) Poids max. de la bobine: 10T
Pression de laminage max.: 3000KN
Vitesse de laminage max.: 120m/min
Tension d'enroulement: max 40KN
Moteur principal: 320KW DC, V=680/1600r/min
Cylindres: 9Cr2Mo
Moteur de la presse: YZ2-11KW
Section de la colonne: 250×310mm

Flux de la plaque:
Chariot porte bobine, Bobineuse gauche----- Laminoir à froid 4-hi---- Bobineuse droite

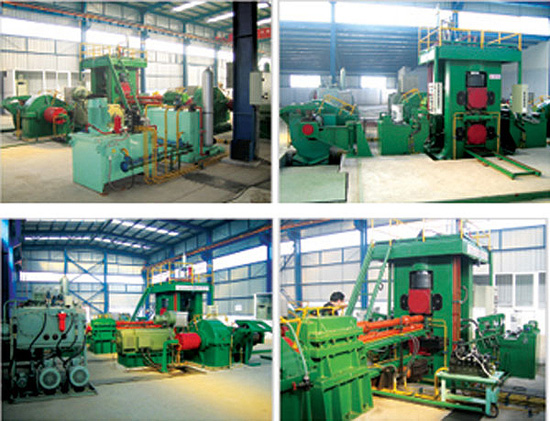

2. Laminoir à Froid à 4 Cylindres Réversibles de dimensions Φ225×850/Φ700×820

Bobine : acier carbone Q195, Q235, 08AL, SPHC, SPHD, etc.
Bobine d'entrée: 2.0~4.0×600~750 mm
Bobine de sortie : 0.3~1.0×600~750 mm
Pression de laminage max.: 6500KN
Vitesse de laminage max.: ≤480 m/min
Puissance d'installation du laminoir: 3300KW

Flux de la plaque:
Chariot porte bobine ---- Bobineuse (CPC) --- Pinceur d'alimentation ---- Bobineuse (gauche) ----laminoir à froid réversible 4-hi-----Bobineuse (droite) ---- Chariot de déchargement de la bobine

Contrôle électrique
Système de contrôle électrique DC drive: Simens
Contrôle PLC
Avantage:
1. Le deuxième type de laminoir à froid contrôle la vitesse et pression de laminage.
2. La régularité du laminage est garantie.
3. Cette ligne offre une importante garantie de sécurité.

Système Hydraulique AGC
Fonctions: AGC (contrôle hydraulique de la pression), AFC (contrôle continue de la pression de laminage), pré-contrôle de l'épaisseur, contrôle, etc.

Précision:
Laminage stable: 0.3mm ±4.5μm; 0.5-0.8mm ±7μm
Vitesse et force de laminage: 2%h≤±10μm

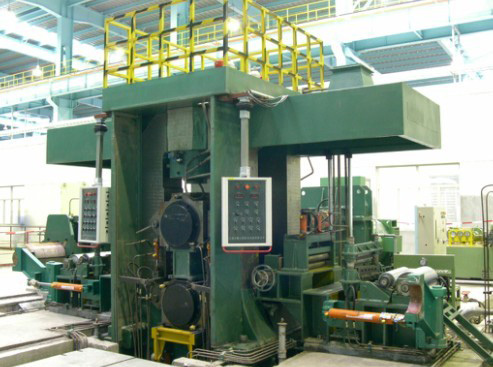

3. Laminoir à Froid à 4 Cylindres Réversibles pour Acier Inoxydable de dimensions Φ180/Φ650×850

Matériel: Acier inoxydable 201, 304, 430
Epaisseur d'entrée: 3.0mm, largeur d'entrée: 750mm
Epaisseur de sortie: 0.3mm, largeur de sortie: 750mm
Vitesse de laminage: V≤120m/min, pression de laminage: P≤8000KN

Moteur électrique de la presse: YZ model, 30KW×2
Deux cages: style fermé, section 410×500mm
Cylindres supérieurs et cylindres inférieurs à compensation hydraulique
Cylindres de travail: diamètre du cylindre de travail × largeur de la surface de travail Φ180×850mm (Φ165×850mm), et roulements
Cylindres de soutien: diamètre × largeur de la surface de travail Φ650×820mm, roulements FCDP80112410
Style de transports: cylindres de transport.
Moteur principale : Z560-3A, N=630KW, n=424/1200rpm, I=1559A (Fabriqué par Hengli à Hangzhou)

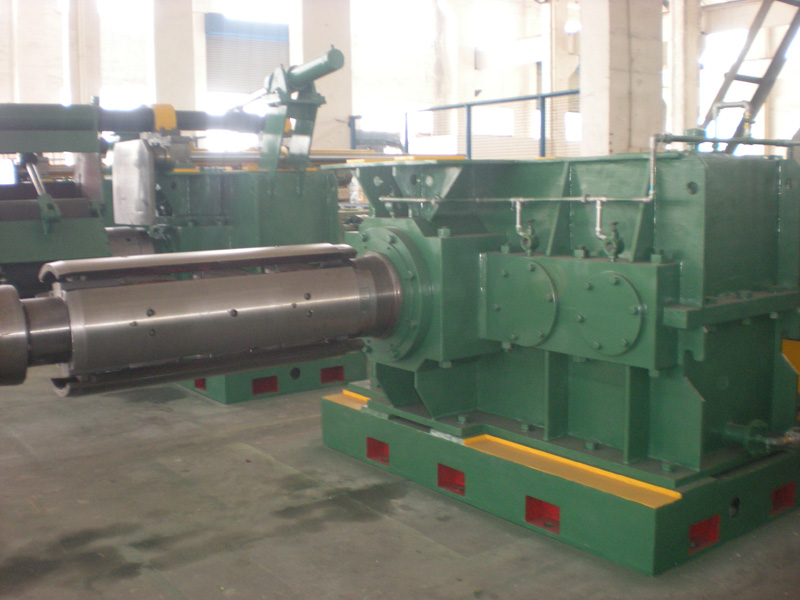

Bobineuse:
Structure de la bobineuse: pyramide rectangulaire hydraulique Φ500×850mm
Z4-355-32, N=355KW, n=600/1600rpm, I=877A

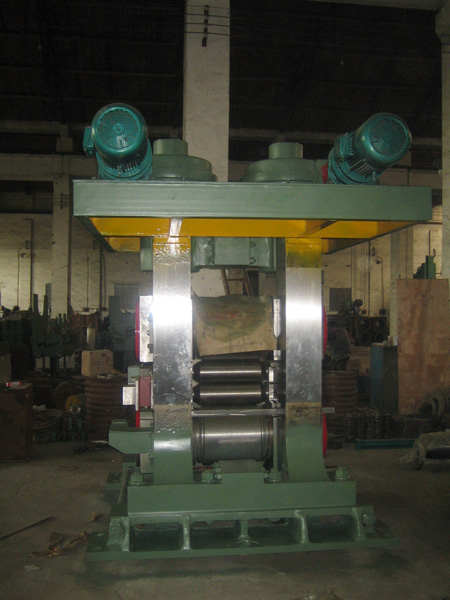

4. Laminoir à Froid à 4 Cylindres Réversibles pour Métaux non Ferreux de dimensions Φ60/Φ200×250

Bobine: métal non ferreux
Epaisseur et largeur d'entrée: max 2mm, 180mm
Epaisseur et largeur de sortie: min. 0.015-0.3mm

Moteur de presse: 2.2KW×2
Tige fileté: S70×4, vitesse de laminage: V=0.05mm/s
Moteur principale: 15KW
Réducteur de vitesse: JZQ650, ratio=23.34, moule=6
Tambour de bobineuse: Φ300×350
Moteur de bobineuse: 8KW

5. Laminoir à Froid à 4 Cylindres Réversibles pour Acier Inoxydable de dimensions Φ480/Φ1150×1380

Matériel: Acier inoxydable 201, 304, 430
Epaisseur d'entrée: ≤3.0mm, largeur d'entrée: 1000mm
Epaisseur de sortie: 0.20-0.30mm, largeur de sortie: 1000mm
Vitesse de laminage: V≤100m/min, pression de laminage: P≤800T
Diamètre interne de la bobine: min. 508mm, poids de la bobine: max. 10T

Section de la colonne du laminoir 420×520mm, matériel ZG35
Cylindres de travail: diamètre du cylindre de travail × largeur de la surface de travail Φ480×1380㎜, Matériel 9Cr2Mo, FCD roulements à aiguilles
Cylindres de soutien: diamètre × largeur de la surface de travail Φ1150×1380㎜, Matériel: Φ1150×1380㎜, roulements FC
Mode de lubrification: lubrification par brouillard d'huile
Mode de changement des cylindres : changement des cylindres par conduite hydraulique
La compensation par les cylindres de soutien est hydraulique
Principale moteur: moteur Z4, puissance 1200KW
Principal réducteur de vitesse: ZLY630

Bobineuse:
Structure de la bobineuse: pyramide rectangulaire hydraulique Φ508×1380㎜
Moteur principale: moteur Z4, 450KW

Système de Contrôle Electrique:
Equipement d'ajustement de la vitesse digital 590
Système Mitsubishi PLC

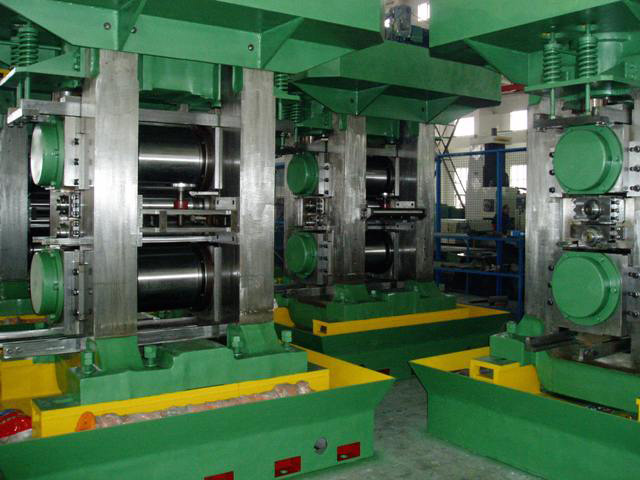

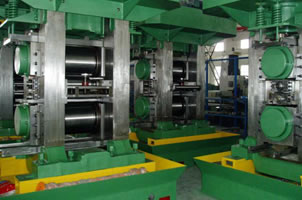

6. Laminoir à Froid Tandem Quatre Cages, Quatre Cylindres de dimensions Φ140/Φ190/Φ450×450

Matériel: acier normal carboné, acier à haute résistance
Entrée: ≤3×360㎜, sortie:≥0.3×360㎜
Pression de laminage: 3000KN
Vitesse de laminage : 210m/min

4-Tandem:
1#,2# cage: Φ190×450㎜, conduite à travers les cylindres de travail,
3#,4# cage: Φ140×450㎜, conduite à travers les cylindres de soutien
Cylindres de soutien: Φ450×450
Moteur principale: P=355KW 600/1600r/min

Bobineuse:
Tambour de bobineuse: Φ480- Φ500㎜×450mm
Puissance de la bobineuse: 110KW
Force de la bobineuse: ≤1500㎏

Contrôleur de vitesse Eurotherm 590 + PLC

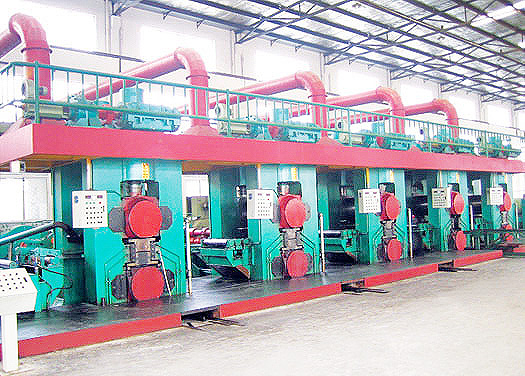

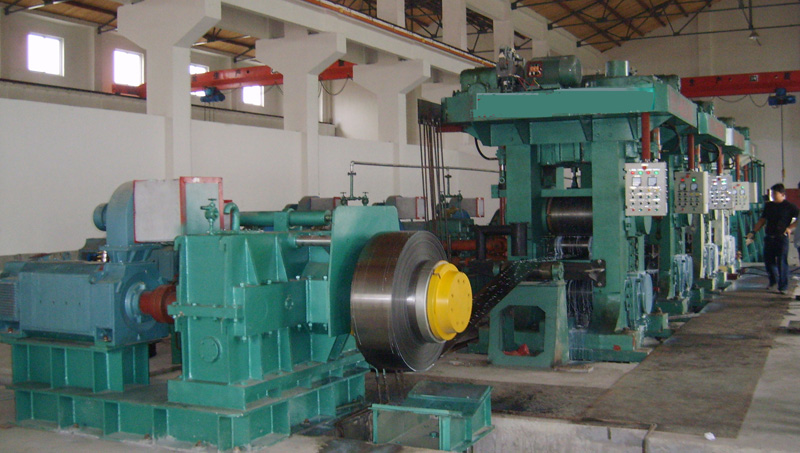

7. Laminoir à Froid Tandem Cinq Cages, Quatre Cylindres de dimensions Φ225/Φ650×750

Flux de la plaque: Bobineuse--- Chariot porte bobine ---- pinceur d'alimentation à 2 cylindres redresseur à 5 cylindres----Cisaille et Soudeur TIG----Accumulateur Spirale----Aligneur Central ----Plateforme de traitement---- Laminoir à Froid Tandem à Cinq Cages, Quatre Cylindres ---- Bobineuse---- Chariot de déchargement de la bobine
Autres équipements: système de contrôle électrique, système de lubrification, système hydraulique

Matériel: Acier ordinaire carboné
Entrée: 3.0mm x 650mm
Sortie: 0.4mm x 650mm
Vitesse de laminage: 240m/min
Force de laminage: 6000KN
Cylindres de travail: Φ225 x 750
Cylindres de soutien: Φ650 x 680
Moteur Z4 de série pour le laminoir et la bobineuse
Taille de la colonne de section pour chaque cage: 420 x 520mm
Conduite à travers les cylindres de travail.

8. Laminoir à Froid Irréversible Quatre Cylindres pour Aluminium de dimensions Φ380/Φ880×1600

Matériel: aluminium, alliage aluminium
Résistance à la traction: ≤340
Epaisseur et largeur d'entrée: max 9mm, 800~1350mm
Spécification de la bobine d'entrée:
(1) Diamètre interne 508mm
(2) Diamètre externe: max 1600mm
(3) Max 5T
Bobine de sortie:
(1) Largeur: 800~1300mm
(2) Epaisseur: 0.2-0.5mm
Force de laminage max.: 12000KN
Vitesse de laminage: normalement 110m/min, max 240m/min
Cylindres de travail : Φ380×1600
Cylindres de soutien: Φ880×1550

Moteur: Laminoir 750KW×2, Bobineuse: 225KW×2, Bobineuse: 225KW×2

Paramètres techniques:

Type	Φ70/Φ210×250	Φ135/Φ350×350	Φ140/Φ450×450	Φ175/Φ500×550
Cylindres de travail (mm)	Φ70	Φ135	Φ140	Φ175
Longueur des cylindres (mm)	250	250-350	450	500
Force de laminage (Tonne)	80	120	280	280
Epaisseur d'entrée (mm)	1.5	≤2.7	≤3	≤4
Epaisseur de sortie (mm)	0.08	≥0.15	≥0.3	0.3
Largeur (mm)	30-200	≤250	360	400
Vitesse de laminage (m/min)	180	180	180	210
Moteur principal (KW)	22	55	75	90
Moteur de la presse (KW)	2.2	4	6	7.5
Vitesse d'écrasement (mm/s)	0.06	0.08	0.08	0.08
Réducteur de vitesse	JZQ650	JZQ850	ZLY450	JZQ1000
Poids (Tonnes)	8.5	19	22	24

Type	Φ190/Φ535×600	Φ180/Φ650×850	Φ205×900/Φ650×850	Φ480/Φ1150×1380
Cylindres de travail (mm)	Φ190	Φ180	Φ205	Φ480
Longueur des cylindres (mm)	600	850	850	1380
Epaisseur d'entrée (mm)	3	3	3	3
Epaisseur de sortie (mm)	0.5	0.4	0.25	0.3
Largeur (mm)	500	750	800	1000
Force de laminage (Tonne)	4000KN	5000KN	5500KN	800T
Vitesse de laminage (m/min)	150	150	210	120
Moteur principal (KW)	450	630	630	1200
Moteur de la presse (KW)	30	44	44	60

Wuxi Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd est un fabricant et fournisseur professionnel de laminoirs à froid 4-Hi en Chine. Nous avons également d'autres produits: ligne de coupe à longueur, comprenant la ligne de coupe à longueur de bobines minces, la ligne de coupe à longueur de bobines d'épaisseur moyenne, la ligne de coupe à longueur de bobines épaisse, des machines de profilage de chantignolles en C, Z, U, L , de rambardes, de tôles de couverture, de poutrelles, etc.; ligne de fabrication de tubes soudés, tels que la ligne de fabrication de tubes soudés à haute fréquence Φ25, ligne de fabrication de tubes soudés HG32 HF etc. Nos produits de bonne qualité à un prix abordable ont été exportés vers de nombreux pays, tels que l'Allemagne, la Hollande, l'Inde, l'Indonésie, la Nouvelle-Zélande, la Syrie, les Emirats Arabes Unis, la Russie, le Koweït, l'Afrique du Sud, et le Bangladesh.
