Introduction:
En raison d'un nombre différents de cylindres, le laminoir à froid pour métaux est divisée en différentes catégories : 2 Hi, 4 Hi, 6 Hi, Hi et 12 Hi AGC.
Le laminoir à six cylindres est particulièrement adapté au laminage d'aciers carbonés, aciers inoxydables et aciers spéciaux; et convient aussi aux aciers de large importante et de petite épaisseur en sortie.

Caractéristiques:

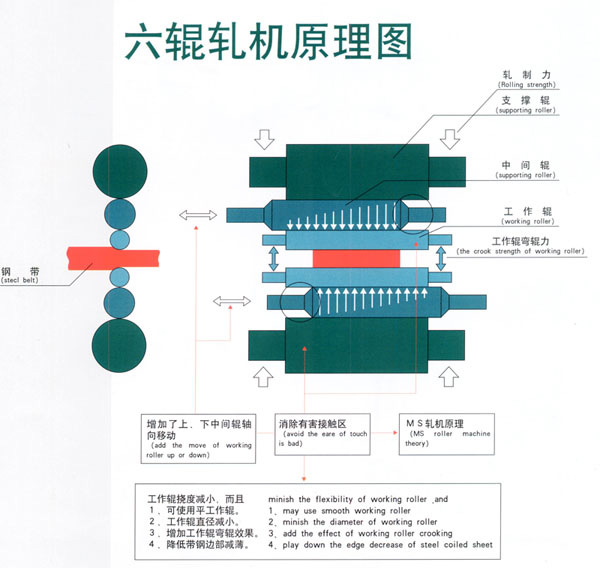

1. La bonne planéité de la bande d'acier est contrôlée par réglage hydraulique d'un cylindre assurant le cintrage et par réglage hydraulique d'un cylindre intermédiaire assurant le transfert.
2. En raison de la petite taille du cylindre de travail, le matériel roulant peut-être préservé et la consommation de cylindre peut donc être réduite.
3. L'épaisseur peut être réduite par des passages successifs.

Flux de travail:
Bobineuse gauche avec chariot de déchargement de bobine → Redresseur de fin de bobine → Bobineuse gauche avec chariot de déchargement de bobine → Plateforme de traitement pré-laminage → Laminoir à froid à 6 cylindres → Plateforme de Traitement post-laminage → Bobineuse droite avec chariot de chargement.

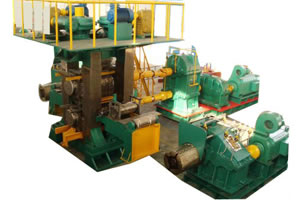

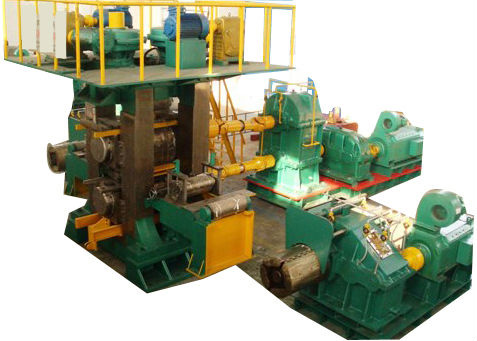

Laminoir à Froid 6-Hi

Laminoir à Froid 6-Hi

En raison des différences d'épaisseur d'entrée, largeur d'entrée et épaisseur de sortie, le laminoir à six cylindres peut-être divisé en deux catégories :
Les spécifications sont détaillées comme suit:
1. Laminoir à Froid Réversible à Six Cylindres de dimensions Φ120/Φ250/Φ580×850

Conditions de laminage
Matériel: Acier inoxydable 201, 304, 430
Epaisseur d'entrée: 2.5mm
Largeur d'entrée: 750mm
Epaisseur de sortie: min. 0.1mm
Largeur de sortie: 750mm
Vitesse de laminage: V≤100m/min
Pression de laminage: P≤6000KN
Poids de la bobine: max. 8T Bobine ID et max OD: Φ500/ Φ1600mm
Force d'enroulage: T≤120KN

Paramètres principaux:
Moteur électrique de la presse: modèle YZ, 15KW×2
Deux cages: Section de chaque colonne 340×400mm, Matériel ZG35
Cylindres de travail: diamètre du cylindre de travail × largeur de la surface de travail Φ120X850mm,
Matériel 9Cr2Mo, avec système de cintrage
Cylindres intermédiaire: Φ250X850mm, matériel 9Cr2Mo.
Cylindres de soutien: diamètre × largeur de la surface de travail Φ580X850mm, avec roulements FC.
Moteur principale: DC 550KW
Moteur de recul: 225KW

Contrôle électrique
Ajustement de la vitesse Eurotherm 590 avec PLC

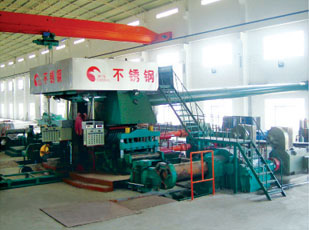

2. Laminoir à Froid Réversible 6-Hi pour Acier Inoxydable de dimensions Φ385×1450/Φ450×1400/Φ1250×1350mm

Ce laminoir à est un laminoir 6-Hi. Cylindre intermédiaire de transmission, presse hydraulique AGC.
Matériel d'entrée:
Matériel: feuillard d'acierQ235
Epaisseur: 3mm
Largeur: 1250mm (MAX)
Bobine ID: 508mm
Bobine OD: 1900mm (MAX)
Poids de la bobine: 25T (MAX)

Produite de sortie:
Epaisseur : 0.5mm-0.6mm
Largeur: 1250mm (MAX)

Paramètre:
Tolérance d'épaisseur: ±0.02mm
Vitesse de défilement: 4m/s
Puissance totale de l'installation: environ 2200KW
Encombrement: environ 15mX60m

Caractéristiques:
1. Ce type de laminoir à froid est contrôlé par PLC.
2. Il possède un écran tactile sur la console de contrôle principale avec de nombreuses fonctions d'alarme.
3. Ses équipements adoptent la puissance digitale PC.
4. Les cylindres de travail sont contrôlés par des rouleaux de cintrage.
5. Le remplacement des cylindres de travail, cylindres de transmission et les cylindres de soutien est rapide.
6. Ce laminoir réversible offre une grande précision de travail.

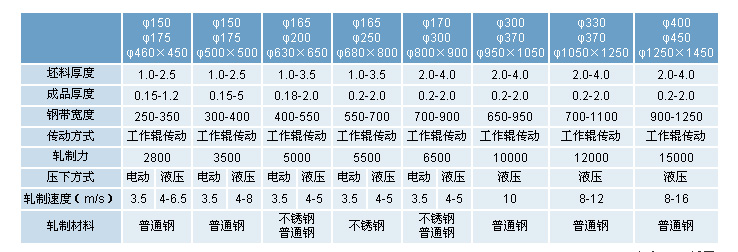

Spécification:

Type Φ150/Φ175/Φ460×450 Φ150/Φ175/Φ500×500 Φ165/Φ200/Φ630×650 Φ165/Φ250/Φ680×800
Epaisseur d'entrée (mm) 1.0-2.5 1.0-2.5 1.0-3.5 1.0-3.5
Epaisseur de sortie (mm) 0.15-1.2 0.15-1.5 0.18-2.0 0.2-2.0
Largeur de bobine (mm) 250-350 300-400 400-500 550-700
Mode de transmission Cylindre de travail Cylindre de travail Cylindre de travail Cylindre de travail
Force de laminage (KN) 2800 3500 5000 5500
Type de presse moteur hydraulique moteur hydraulique moteur hydraulique moteur hydraulique
Vitesse de laminage (m/s) 3.5 4-6.5 3.5 4-8 3.5 4-5 3.5 4-5
Matériel à laminer Acier carboné ordinaire Acier carboné ordinaire Acier carboné ou acier inoxydable Acier carboné ou acier inoxydable
  Φ170/Φ300/Φ800×900 Φ300/Φ370/Φ950×1050 Φ330/Φ370/Φ1050×1250 Φ400/Φ450/Φ1250×1450
Epaisseur d'entrée (mm) 2.0-4.0 2.0-4.0 2.0-4.0 2.0-4.0
Epaisseur de sortie (mm) 0.2-2.0 0.2-2.0 0.2-2.0 0.2-2.0
Largeur de bobine (mm) 700-900 650-950 700-1100 900-1250
Mode de transmission Cylindre de travail Cylindre de travail Cylindre de travail Cylindre de travail
Force de laminage (KN) 6500 10000 12000 15000
Type de presse moteur hydraulique hydraulique hydraulique hydraulique
Vitesse de laminage (m/s) 3.5 4-5 10 8-12 8-16
Matériel à laminer Acier carboné ou acier inoxydable Acier carboné ordinaire Acier carboné ordinaire Acier carboné ordinaire

Wuxi Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd est un fabricant et fournisseur professionnel de laminoirs à froid 6-Hi en Chine. Nous avons également d'autres produits: ligne de coupe à longueur, comprenant la ligne de coupe à longueur de bobines minces, la ligne de coupe à longueur de bobines d'épaisseur moyenne, la ligne de coupe à longueur de bobines épaisse, des machines de profilage de chantignolles en C, Z, U, L , de rambardes, de tôles de couverture, de poutrelles, etc.; ligne de fabrication de tubes soudés, tels que la ligne de fabrication de tubes soudés à haute fréquence Φ25, ligne de fabrication de tubes soudés HG32 HF etc. Nos produits de bonne qualité à un prix abordable ont été exportés vers de nombreux pays, tels que l'Allemagne, la Hollande, l'Inde, l'Indonésie, la Nouvelle-Zélande, la Syrie, les Emirats Arabes Unis, la Russie, le Koweït, l'Afrique du Sud, et le Bangladesh.
