Introduction:

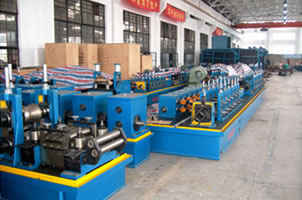

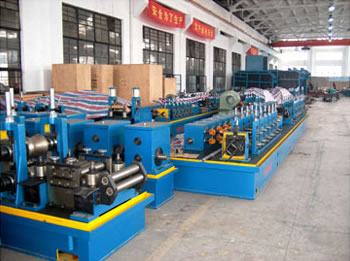

La ligne de fabrication haute fréquence de tubes soudés HG32 produits des tubes soudés d'un diamètre externe de 10~38mm et d'une épaisseur de 0.5~2.5mm. Des tubes de sections rectangulaires ou carrés ainsi que des tubes déformés de taille comparable peuvent également être produits. Cet équipement utilise des bobines d'aciers, produit des tubes soudés en acier de bonne qualité et assure un assemblage précis.
Principales Spécifications:
(1) Spécifications du matériau brut
(2) Bobines CR, HR, GI d'acier à faible teneur en carbone, acier allié de construction à faible teneur en alliage
(3) Propriétés mécaniques: σb≤520Mpa, σs≤340MPa
(4) Largeur de la bande d'acier: 30~120mm
(5) Epaisseur de la bande d'acier: 0.5~2.5mm
(6) Bobine
Diamètre Interne: φ580~φ640mm
Diamètre Externe: φ800~φ1500mm
Poids de la bobine: ≤1.5 tonnes
Spécification du Tube Après Usinage:
(1)Diamètre de section φ10~φ38mm
(2)Epaisseur 0.5~2.5 mm pour les tubes de section circulaire; 0.5-1.8 mm pour les tubes de section rectangulaire ou carrée.
(3)Longueur de Coupe : 4~9m
(4) Précision de Longueur de Coupe：+/-3mm
Vitesse de Profilage
20~100m/min
Puissance Totale
Approx. 400KW
Air Comprimé:
(1) Flux: 6m3/min
(2)Pression: 5~7kg/ cm2
Alimentation en eau de la ligne de fabrication
(1) Débit: 20T/h~30 T/h
(2) Capacité du réservoir: 30m3
Arrangement de l'atelier:
Largeur de l'atelier: 6m
Longueur de l'atelier: 50m
Hauteur de l'atelier (depuis le rail de plafond jusqu'au sol): ≥5 m
Processus Technique
Déroulage bobine → Cisaillage et Soudure → Cage d'Accumulation →(Alimentation, Profilage), (Guide de couture, Soudure HF, Serrement, Polissage), Refroidissement par eau, Serrage, Redressement grossier → scie circulaire STD → Contrôle et Ramassage →Emballage→Stockage
Wuxi Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd est un fabricant et fournisseur professionnel de lignes de fabrication de tubes soudés HG32 HF en Chine. A part des lignes de fabrication de tubes soudés, tels que la ligne de fabrication de tubes soudés à haute fréquence Φ25, ligne de fabrication de tubes soudés HG32 HF etc., nous avons également d'autres produits: ligne de coupe à longueur, comprenant la ligne de coupe à longueur de bobines minces, la ligne de coupe à longueur de bobines d'épaisseur moyenne, la ligne de coupe à longueur de bobines épaisse, laminoirs à froid 2 Hi, 4 Hi etc., des machines de profilage de rambardes, de tôles de couverture, de poutrelles, etc. Nos produits de bonne qualité à un prix abordable ont été exportés vers de nombreux pays, tels que l'Allemagne, la Hollande, l'Inde, l'Indonésie, la Nouvelle-Zélande, la Syrie, les Emirats Arabes Unis, la Russie, le Koweït, l'Afrique du Sud, et le Bangladesh.
